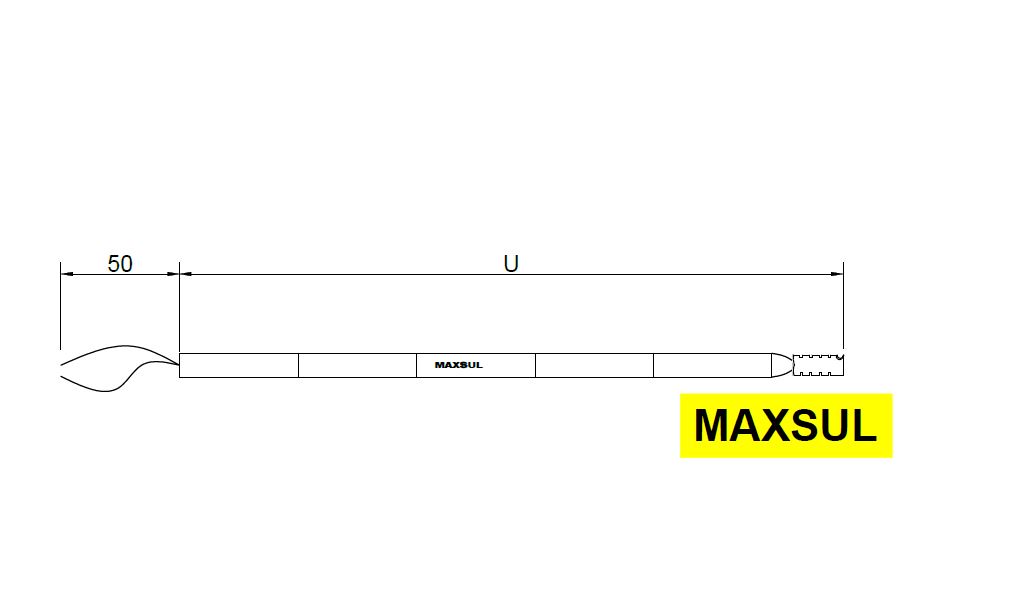

Termoresistência PT-100 Série TRE001
Uma termoresistência (RTD do inglês Resistance Temperature Detector) é um instrumento que permite conhecer a temperatura do meio ambiente, recorrendo à relação entre a resistência elétrica de um material e a sua temperatura.
A maior parte das termoresistências são feitas de platina, mas são também utilizados outros materiais, como por exemplo o níquel. Por norma, quando se fala de uma termoresistência ela é identificada pelo material que a constitui e pela resistência que apresenta a 0 °C. Por exemplo, uma Pt-100 será uma termoresistência de platina que a 0 °C apresenta uma resistência de 100 Ω, ao passo que uma Ni-500 será uma termoresistência de níquel que a 0 °C apresenta uma resistência de 500 Ω.
Princípio de funcionamento:
As termoresistências, os bulbos de resistência, os termômetros de resistência ou RTD são sensores que se baseiam no princípio de variação da resistência ôhmica em função da temperatura. Elas aumentam a resistência com o aumento da temperatura. Seu elemento sensor consiste de uma resistência em forma de fio de platina de alta pureza, de níquel ou de cobre (menos usado), encapsulado num bulbo de cerâmica ou vidro.
Vantagens e desvantagens:
As termoresistências têm como principais vantagens: a sua elevada exatidão, uma vasta gama de medida, uma curva de resistência x temperatura mais linear que outros tipos de sensores, dispensa a utilização de fios especiais e não possuem limitação para distância de operação.
Quanto às desvantagens podemos referir a sua fragilidade, seu elevado tempo de resposta se comparado ao termopar, bem como o fato de a sua utilização requerer alguns cuidados para evitar o aparecimento de efeitos indesejados.
Os efeitos referidos são a contaminação da medida:
• devido ao auto aquecimento (devido à dissipação de calor na termoresistência quando esta é atravessada por corrente elétrica), o qual pode ser minorado se a tensão de alimentação for reduzida;
• devido à resistência dos condutores, a qual é eliminada quer pela montagem a 3 fios quer pela montagem a 4 fios.
• devido à toda a extensão do bulbo estar em temperatura não homogênea, isso pode acarretar imprecisão nas medições.
Aplicações:
As termoresistências são usadas principalmente para refrigeração de alimentos e compostos químicos, fornos de fusão (produção de metais e ligas), destilação fracionada (produção de bebidas e derivados de petróleo), usinas nucleares e aquecedores e refrigeradores domésticos (fornos elétricos e micro-ondas, freezers e geladeiras).
Instalação:
As termoresistências são instaladas em imersão, ou montados na superfície do recipiente.
•Na instalação por imersão todo a parte sensitiva do resistor é colocada em contato direto com o fluido de que se deseja obter a temperatura. Por estar em contato direto com o fluido, essa modalidade de instalação tem maior precisão de medida. É usada geralmente em aplicações onde as características do fluido permitem o seu contato com o sensor e onde o recipiente que armazena o fluido pode ser modificado para receber o sensor.
•Na montagem na superfície o sensor não fica em contato com o fluido, mas sim com a superfície do duto que o conduz. Por essa razão a qualidade da medição é reduzida. É usada em aplicações onde o contato direto do fluido com o sensor provocaria atrito, ou quando não é possível o acesso do sensor na parte interna do duto.
