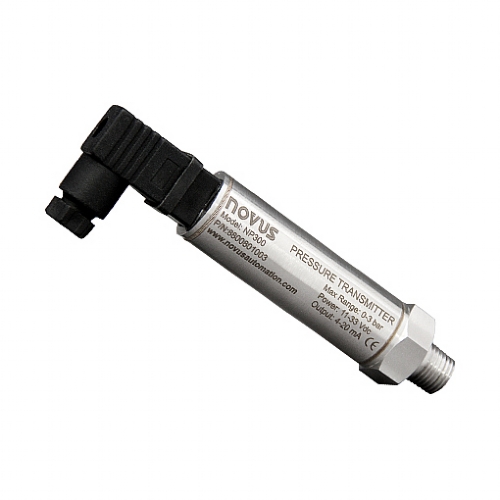

Transmissor de Pressão NP300

Transmissor de Pressão NP300

A linha NP300 de transmissores de pressão configuráveis e recalibráveis, apresenta cinco modelos para as faixas de pressão: 0,1 MPa (1 bar) / 0,3 MPa (3 bar) / 1 MPa (10 bar) / 3 MPa (30 bar) e 10 MPa (100 bar). Esta família possui como diferenciais a possibilidade de configurar a faixa de transmissão de pressão em até 1/3 do fundo de escala e a possibilidade de ajuste da calibração de fábrica em campo ou laboratório. A configuração da faixa e o ajuste da calibração de fábrica são realizados através da utilização da interface de configuração opcional TxConfig-USB.

Categorias: ,

Descrição

Modelos disponíveis:
– 0,1 MPa (1 bar): pressão relativa
– 0,3 MPa (3 bar): pressão relativa
– 1 MPa (10 bar): pressão relativa
– 3 MPa (30 bar): pressão relativa
– 10 MPa (100 bar): pressão absoluta
Rangeabilidade de medição: 3:1 sem perda de precisão
Temperatura de trabalho: -10 a 70 °C
Material em contato com o meio: Aço inox 316L
Material do corpo: Aço inox 304
Precisão: 0,5% do fundo de escala, incluindo histerese, linearidade e repetibilidade
Rosca ao processo: 1/4” – 18 NPT
Conexão: DIN 43650 mini
Sobre-pressão: 1,5 vezes a pressão nominal
Pressão de ruptura:
– 0,1 MPa (1 bar): 10 vezes a pressão nominal
– 0,3 MPa (3 bar) : 8 vezes a pressão nominal
– 1 MPa (10 bar) : 5 vezes a pressão nominal
– 3 MPa (30 bar) : 4 vezes a pressão nominal
– 10 MPa (100 bar): 2 vezes a pressão nominal
Resposta dinâmica: < 30 ms
Saída: 4-20 mA a 2 fios
Certificado CE
Peso: 136 g
Dimensões: Ø 22,3 x 117 mm
Alimentação: 11-33 Vcc
